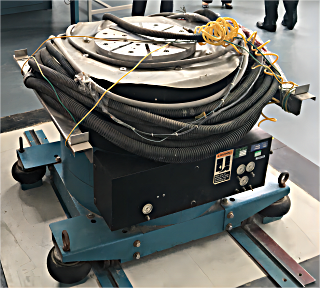

设备改造前的台体状态

振动台主要指标

型号：DS-642-919-24

推力：27kN

频率范围：5 – 2000Hz

台面直径：24”

承载：600kg

功放：30kVA开关功放

振动控制器功能：随机，正弦，冲击

设备存在的问题：

1.机械功能方面，缺乏power tow动力驱动系统。每次试验时需要4~5个人工把台体推入和推出试验箱。

2.功放是典型的大功率电子电路，存在老化问题。而且这个型号热测也停产了，缺乏备件，出了故障无法维修。

3.这个功放比较老旧，关键指标较低。在引进这个设备时，还没有颁布JJG标准。它的JJG-948动态范围测试达不到A级。在关键指标上落后的设备，拖累了整套系统。

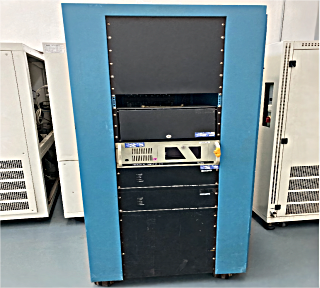

    改造前的旧功放

1.功放是典型的大功率电子电路，存在老化问题。而且这个型号热测也停产了，缺乏备件，出了故障无法维修。

2.功放技术比较老旧，关键指标较低。在引进这个设备时，还没有颁布JJG标准，它的JJG-948动态范围测试达不到A级。设备在关键指标上落后了，拖累了整套系统。

设备升级改造

   升级内容

1.功放更换成国产的IPA30L开关功放。目前是国产技术最好的功放。用于航天希尔振动台，也用于改造国产的振动台，以及改造进口台，如英国LDS振动台功放。(注：功放出厂型号是IPA-40M。降额使用到30kVA，是中压功放M型，但本项目投标时提出的型号是L，故改标为L型。)

2.增加了 power tow气动拖动行走系统。

3.更换风机和风管。

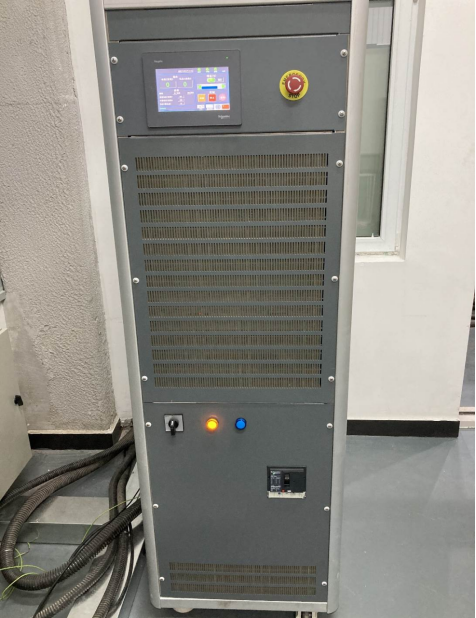

升级后的新功放

IPA-30L技术指标

功放输出功率：30kVA

额定输出电压：200Vrms

额定输出电流：150Arms

输入驱动：满输出（200 Vrms）时，1.5 Vrms 到10 kΩ

信噪比：额定电阻负载，输出200 Vrms，输入终端10 kΩ时大于65dB

总谐波失真（额定输出时）：DC- 500Hz 时，<1.5%；500Hz-5000Hz 时，<1.0%

每个功率模块盒最大输出功率：30kVA

输出电流波峰系数：≥3

直流稳定性：满输出电压时小于0.05%，线电压变化10%

频响：DC-4500Hz ±3dB；10-3000Hz ±1dB

中频增益≥80%

开关频率：150kHz

输入电压（标准）：380VAC, 50 Hz、3 相

DC/AC 转化效率大于90%

负载性质：阻性、容性、感性任意

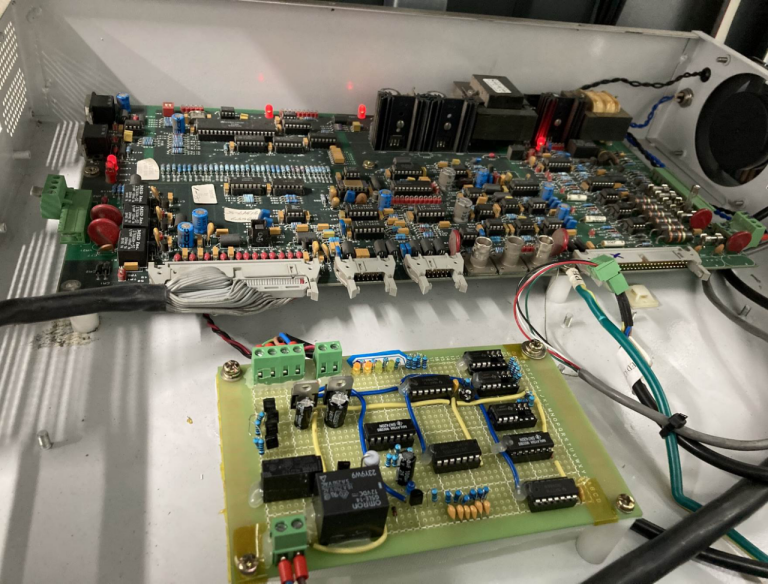

原热测主板（上），移装到新功放里面。供电110Vac.

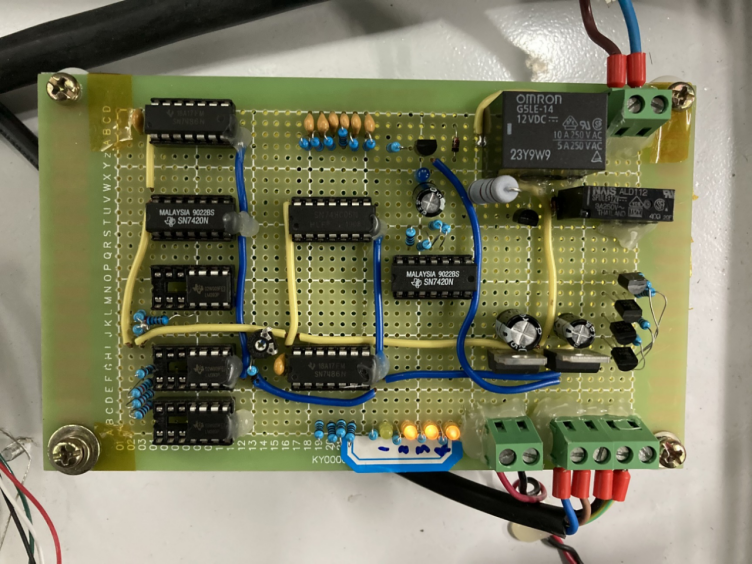

过行程（上图为过行程电路板）

过行程：台体保持原样，功放改造。

台体保留了原来的光电传感器，和4灯显示。

原来的功放是通过运算光电传感器（4灯）的逻辑状态，由CPU来保护功放。没有外部接口，所以无法将原主板上的过行程取出。

单独设计加工了一个过行程电路板。采样4灯信号，通过逻辑运算，驱动一个常开触点，作为过行程信号。接入功放的过行程接头。

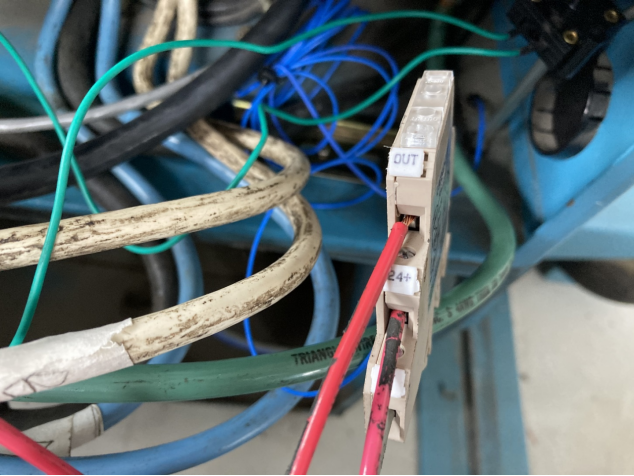

上图为温度变换器，需要24V供电，从功放接过来

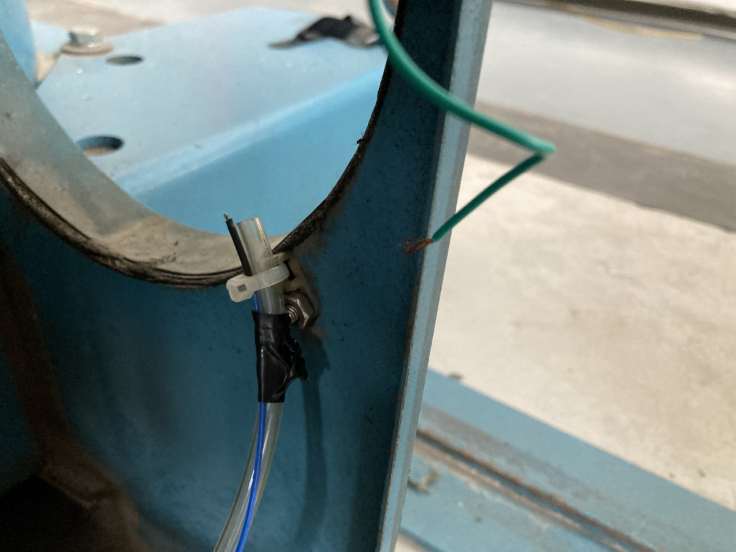

上图为新的风压和温度采样

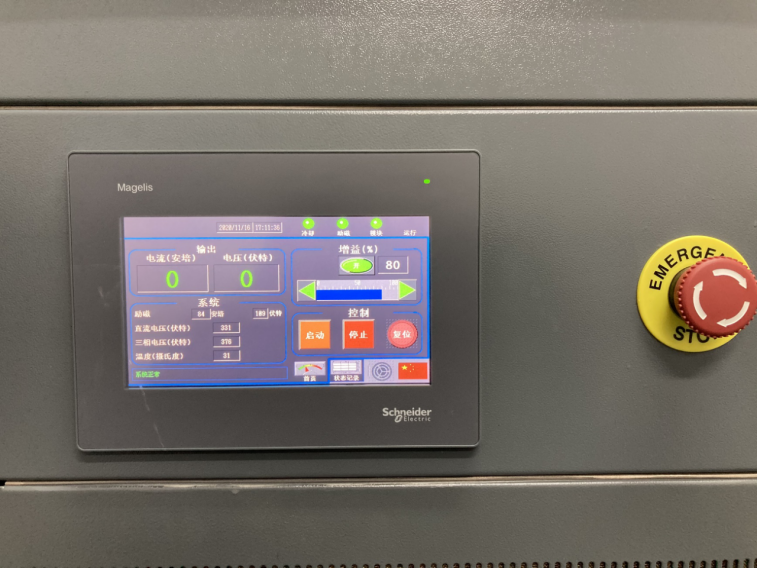

新功放显示和操作触摸屏

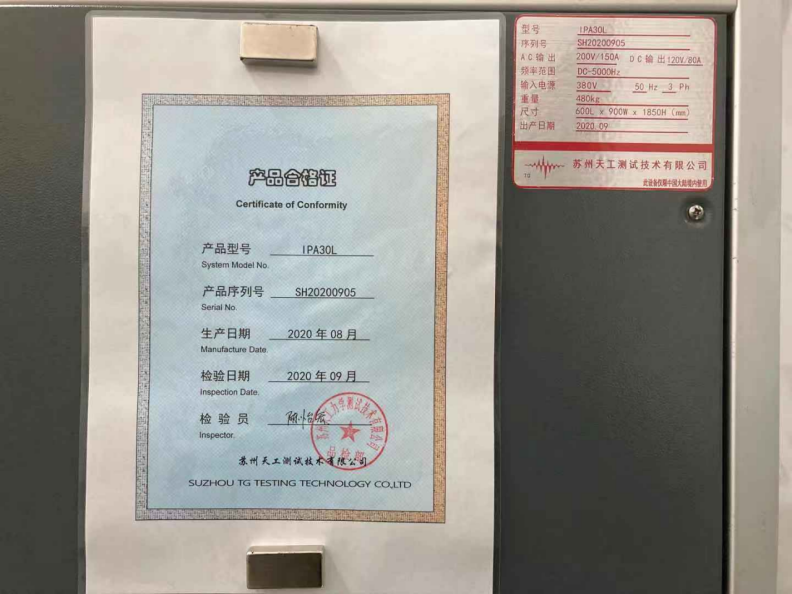

标签和出厂合格证

新增拖动系统

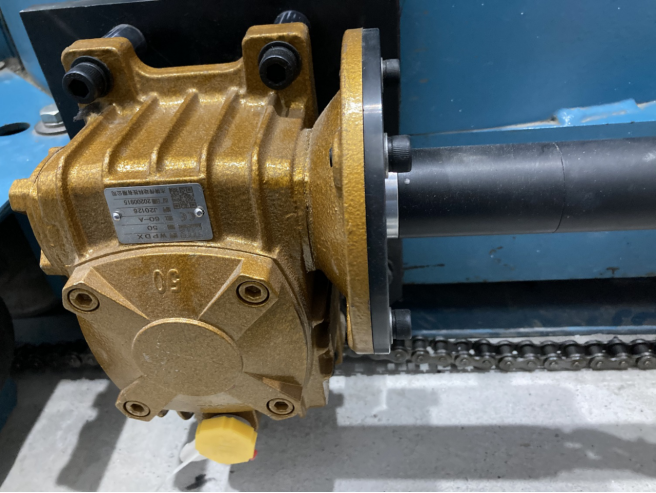

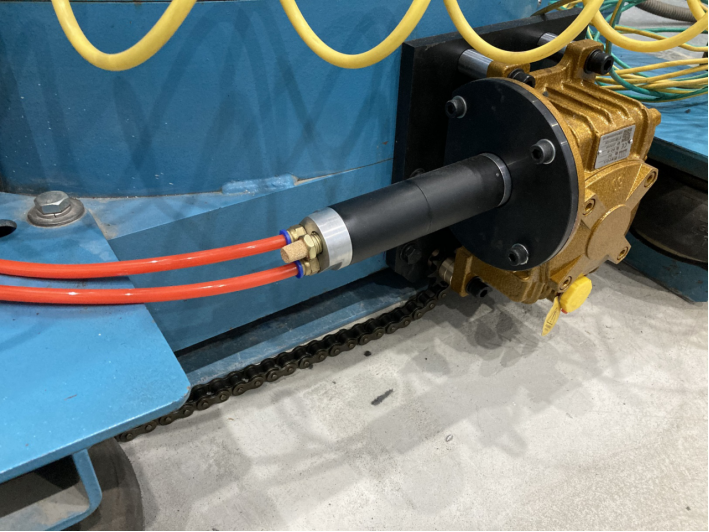

气动马达和减速机

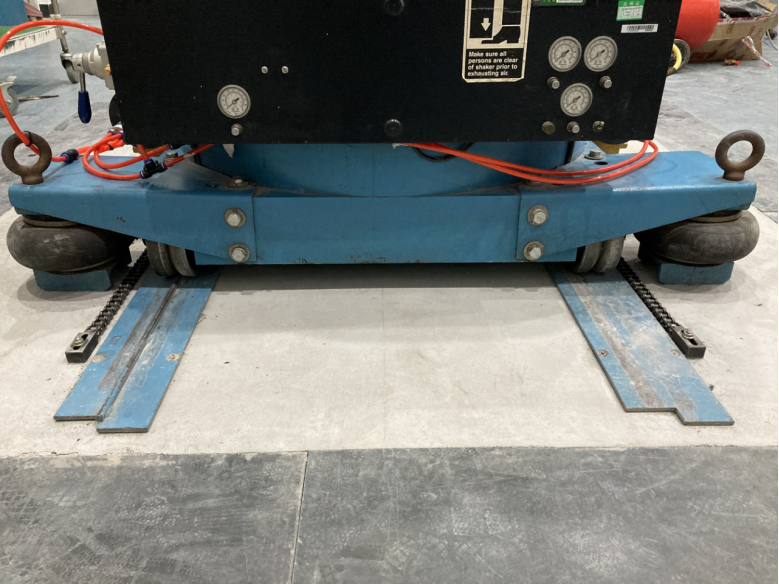

双侧都有链条和马达

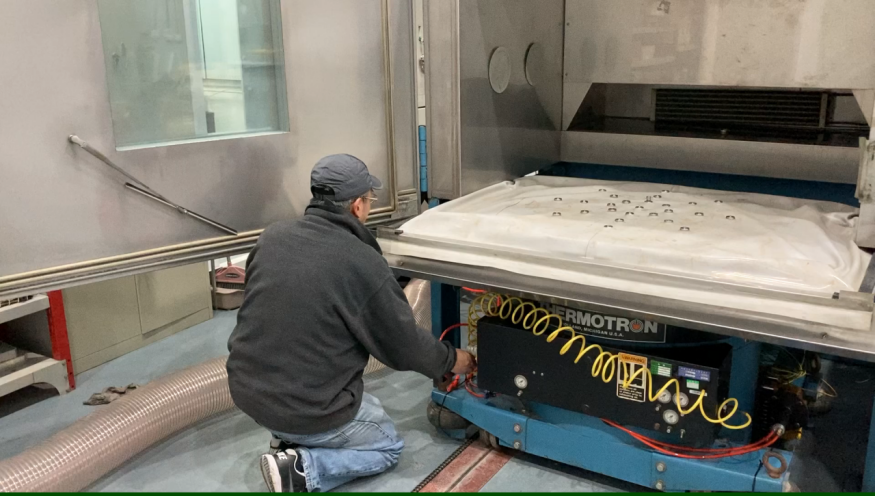

进入试验箱

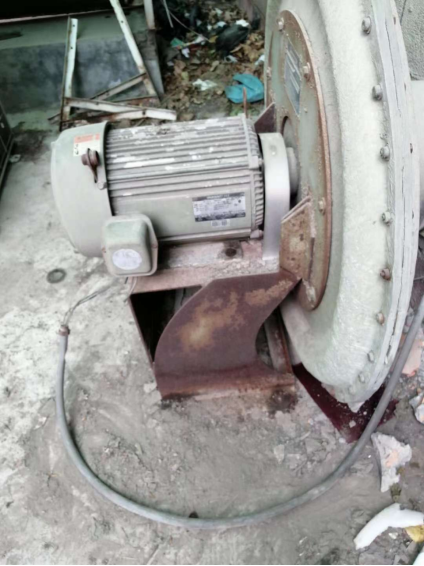

旧风机

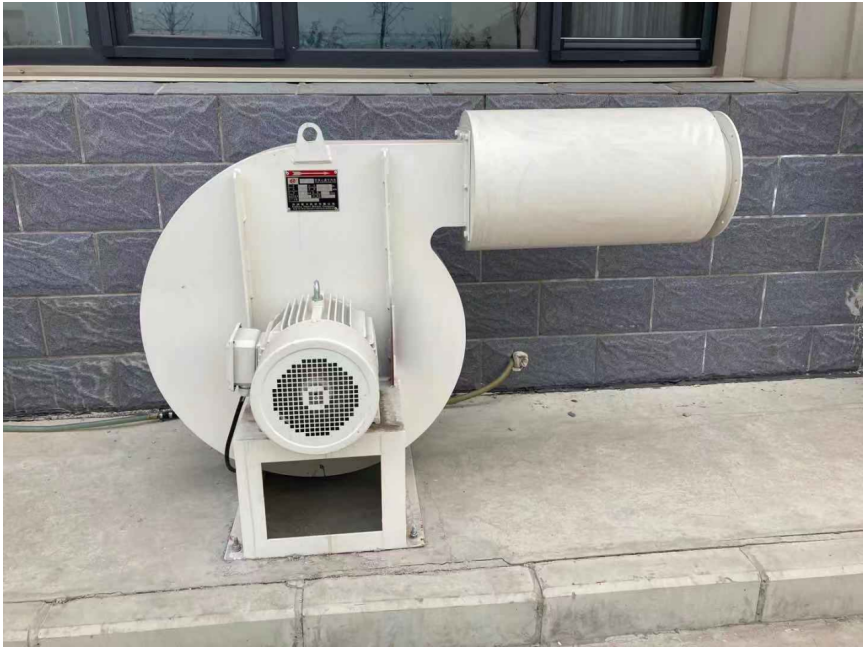

新风机

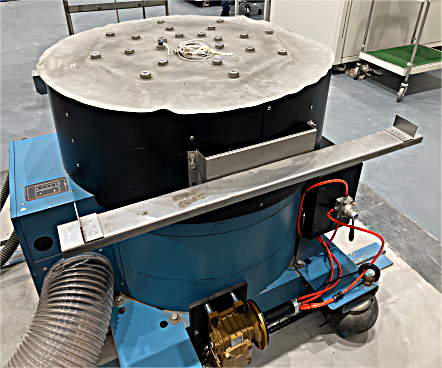

完工后的台体

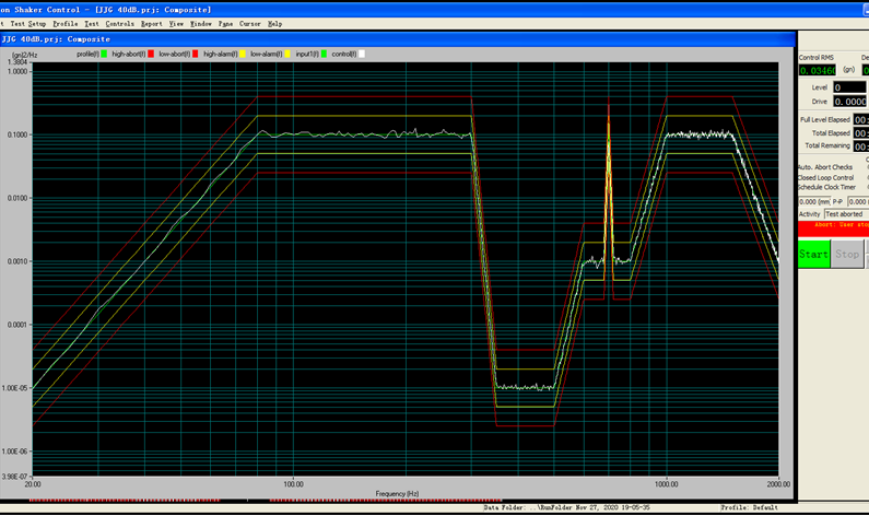

三综合状态下的JJG动态范围测试曲线

改造过后的DS-642振动台系统

1.恢复了原来的性能：推力、控制功能等。

2.提升了指标：所有指标完全达到JJG-948的A级标准。(过去个别是B级）。

3.操作界面更新为流行的触摸屏功放。

4.增加了Power tow拖动系统。

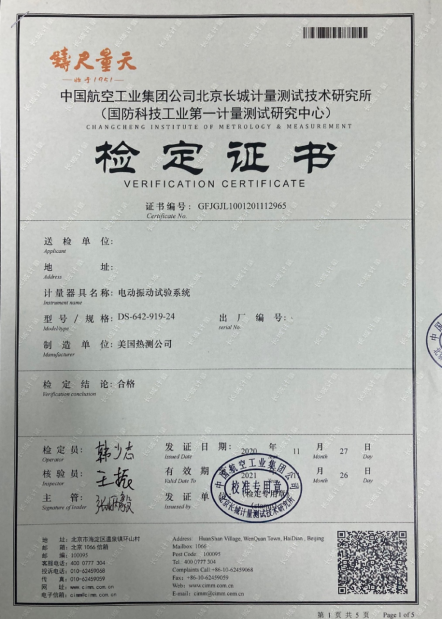

通过了计量检定（304所）

检测了系统的全部指标，功能。首先，恢复了原设备出厂时的状态。

个别指标得到了提升，JJG-948动态范围从B级提升到A级。目前全部指标都是A级。

个别功能得到增加：power tow。

设备的指标和功能全部满足本次合同的要求。

项目结论

根据项目合同，需要新生产的设备，均已生产出厂，并运抵现场。

其它配套系统和配件，如power tow拖动系统、风机风管等也都备货完毕，并送达现场。

所有上述项目的安装和调试，都已完成。

第三方计量检定：已完成了计量检定。

目前设备已经配套齐全，功能和性能都达到了合同要求。可以交付使用。
